本文將以某地熱電企業的2*330MW空冷供熱機組引風機變頻節能配套改造項目，作為首要研討對象，剖析該變頻器改造方案。以及變頻改造后的引風機變頻發動流程，以及變頻改造所獲得的節能作用進行剖析與研討，望可以促進熱電廠鍋爐節能降耗目標的完成。

　　隨著國際市場中煤炭資源緊張日益嚴峻，這令國內熱電廠面臨著較大的經營困境。在這一布景下，如何經過節能改造的辦法降低熱電廠用電率以及發電成本已成為相關運營人員高度重視的課題之一。受制作技能以及規劃技能、條件等因素影響，熱電廠首要用電設備(如送風機、引風機、給水泵等)均屬于高能耗設備。如關于引風機而言，在熱電廠運轉過程中其輸出功率與機組負荷間的關聯性較弱，既可以經過改動擋板開度的辦法調整功率，節流過程中存在嚴峻的能耗損失問題。故，針對熱電廠鍋爐引風機設備的節能改造勢在必行。

　　一、工程概況

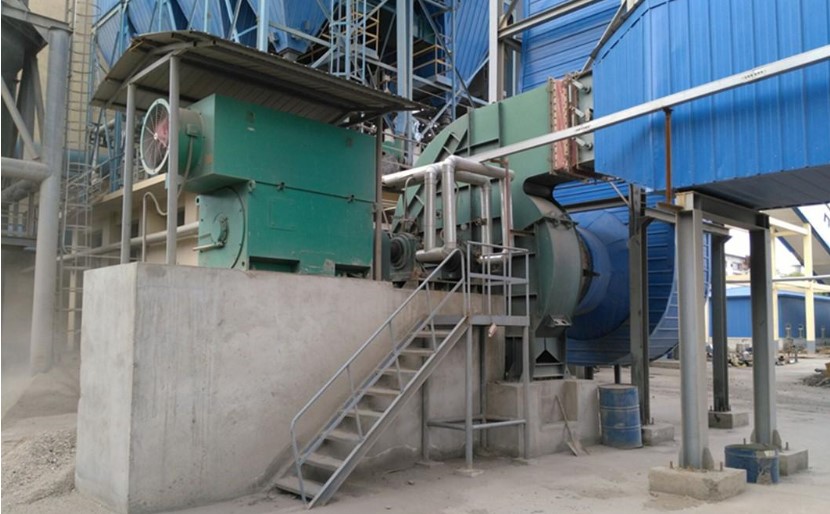

　　某地熱電廠的2*330MW空冷供熱機組引風機型號為YA15248-2F，結構型式為靜葉可調軸流式，由成都電力機械廠出產提供，額定功率為2600kW，額定電壓為6000V，額定電流為292A，工作狀況下引風機額定轉速為980r/min，機組按照2臺/爐規范裝備，風量為1148661m3/h，規范風壓為6625Pa，進口煙溫為130.0℃。針對引風機在運轉過程中存在的能耗高問題，擬經過引入高壓重載變頻器的辦法對其進行節能改造。

　　二、節能改造實例

　　1、原體系運轉

　　原體系中引風機發動流程為：封閉引風機出口關斷擋板以及引風機進口調理擋板→發動引風機→敞開引風機出口關斷擋板。引風機中止流程為：封閉引風機進口調理擋板→中止引風機→封閉引風機出口關斷擋板。引風機正常發動30.0s后，由進口調理擋板對爐膛負壓進行自動操控(自動操控完成依據為：由操控回路輸出4.0mA～20.0mA信號至進口調理擋板執行機構，以操控擋板開度，進而達到安穩爐膛負壓的作用)。

　　2、改造戰略

　　為了不影響引風機的正常發動與中止功能，變頻改造并未將高壓變頻器作為獨自設備驅動級，而是將啟停邏輯集成至引風機驅動級邏輯回路中，對相應過程的答應條件進行調整。詳細戰略有以下兩個方面：

　　(1)對引風機發動邏輯的修正

　　原引風機發動邏輯步序不做調整，在高壓變頻改造下于第二步中修正發動指令為“引風機在發動后先封閉6kV斷路器QF，若引風機變頻器處于遠方操控狀況，變頻器處于變頻狀況，且變頻器預備發動信號回來”，則在3.0s延時后宣布變頻器發動指令。此刻，引風機斷路器QF的閉合與高壓變頻器的發動間預留有3.0s的時間間隔，從而可以保證高壓變頻器一次端充分充電后再進入發動升速狀況;

　　(2)對引風機中止邏輯的修正

　　原引風機中止邏輯步序不做調整，在高壓變頻改造下修正答應第二步指令為“引風機中止后首先中止高壓變頻器，斷路器QF延時2.0s后斷開”。

　　3、引風機變頻發動

　　經高壓變頻器節能改造后，#2爐引風機變頻器的正常發動需求一起滿意如下條件：

　　(1)變頻操控指令在40%;

　　(2)無變頻器重故障;

　　(3)無變頻器故障;

　　(4)變頻器電源開關QF1合閘;

　　(5)變頻器輸出開關QF2合閘;

　　(6)工頻旁路開關QF3分閘;

　　(7)變頻器待機指示。

　　以#2爐引風機A為例，變頻形式下的發動流程為：

　　(1)，承認A引風機高壓開關、A引風機工頻旁路開關QF3在分閘方位;

　　(2)，在A引風機變頻操作畫面上合上A引風機變頻電源開關QF1和A引風機變頻輸出開關QF2;

　　(3)，將A引風機變頻器操控指令置40%，承認A引風機靜葉方位為0;承認A引風機其他發動答應條件滿意;承認引風機變頻上電答應宣布;

　　(4)，合上A引風機高壓開關，變頻器上電;

　　(5)，DCS畫面上點擊發動A引風機變頻器按鈕，調查變頻器的轉速反饋信號逐漸添加至開始轉速，調查變頻宣布“變頻運轉”信號。此過程中調查變頻輸出電流是否正常，調查變頻是否有“報警”及“故障”信號宣布;

　　(6)，添加靜葉開度，至規定的最大值(暫定80%)。

　　三、節能改造作用

　　本工程中針對#2爐引風機進行變頻配套改造，改造后#2爐引風機工作狀況安穩，有非常顯著的節能作用。將經過變頻配套改造的#2爐引風機運轉狀況與未經變頻配套改造的#3爐引風機電機運轉參數進行比照，成果如表1所示。

　　結合表1可見：經過對#2爐引風機進行變頻配套改造的辦法，引風機在正常運轉過程中的機組負荷維持在穩定狀況下，調理擋板開度顯著進步，可達到100.0%的抱負狀況，且引風機電機電流有所下降，在電機電壓維持穩定的條件下，電機功率顯著降低，對引風機節電有重要意義。

　　四、總結

　　高壓變頻調速操控作為一種全新的調速辦法，近年來在大型熱電廠主設備技能改造中廣泛應用。咱們經過對2*330MW空冷供熱機組引風機經過引入高壓變頻器器進行節能改造后，在后續的實際運轉中，比照未改造前的引風機性能有顯著的進步，可以令引風機操控體系運轉更加靈活性以及操作簡便性有著顯著進步，并且具有降低引風機電機功率，發揮節電效益的目的，值得大力推廣。
