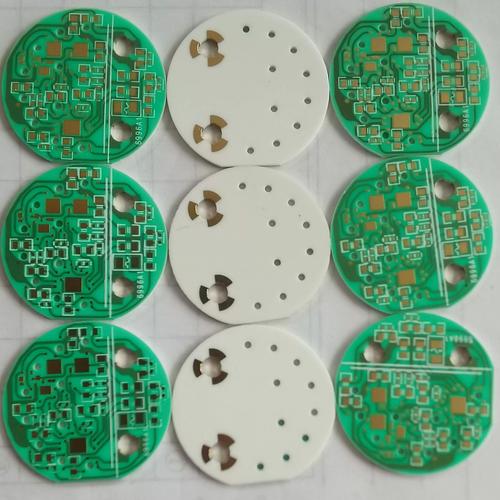

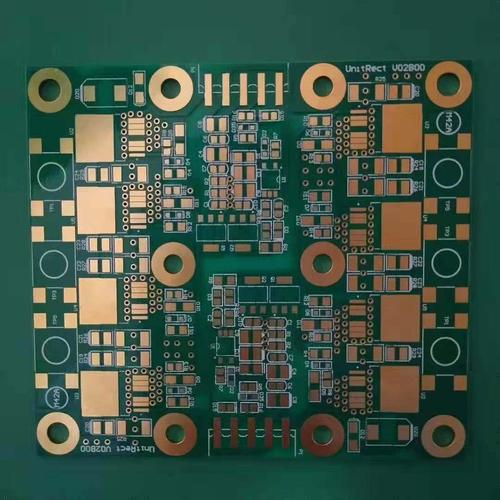

陶瓷線路板工藝流程，陶瓷線路板圖片

陶瓷PCB基板比普通電路板貴。主要因素是原材料選擇、生產價格和工藝不同，板材性能不同，所以價格也有差異。陶瓷基板的主要材料是氧化鋁（Al2O3）。氧化物陶瓷PCB板是什么材料？

制備過程中，首先將陶瓷粉末（Al2O3或AlN）加入到有機粘結劑中，混合均勻，形成膏狀漿料，然后用刮刀將漿料刮成片狀，然后將片狀漿料形成生坯。本體經過干燥過程；然后根據各層的設計鉆出過孔，并用絲網印刷金屬漿料進行布線和填孔。最后，將各生坯層堆疊并在高溫爐（1600C）中燒結。

1、陶瓷線路板打樣

通過激光打孔工藝制作的陶瓷線路板，陶瓷與金屬之間的結合力高，無脫落、起泡等現象，可以達到共同生長的效果。表面平整度高，粗糙度為0.1m至0.3m。激光打孔孔徑為0.15mm-0.5mm，甚至可達0.06mm。

2、陶瓷線路板知識

LTCC又稱低溫共燒陶瓷基板，其制備工藝與HTCC相似，只是在Al2O3粉末中摻入30%~50%的低熔點玻璃料，將燒結溫度降低至850~ 900，因此可以導電，效率較好的金、銀用作電極材料和布線材料。

3、陶瓷線路板價格

其中陶瓷線路板最突出的特點是耐高溫、電絕緣性能高。它們還具有介電常數和介電損耗低、導熱系數大、化學穩定性好、熱膨脹系數與元件相近等顯著優點。陶瓷電路板的生產將采用LAM技術，即激光快速激活金屬化技術。除膜：使用除膜液將電路板表面的膜去除，露出未處理的銅面。與其他陶瓷材料相比，Si3N4陶瓷基板具有較高的電絕緣性能和化學穩定性、良好的熱穩定性、較高的機械強度，可用于制造高度集成的大規模集成電路板。

4、陶瓷線路板電鍍視頻

陶瓷PCB電路板報價需要提供圖紙、工藝要求、數量進行評估報價。普通陶瓷PCB板通常由銅箔和基板組成，基板材料多為玻璃纖維（FR-4）、酚醛樹脂（FR-3）等材料，膠粘劑通常為酚醛、環氧樹脂等。在電路板外層即電路圖形需要保留的銅箔上預鍍一層鉛錫抗蝕劑，然后對未保護的非導電部分的銅進行化學蝕刻遠離形成電路。

5、陶瓷線路板加工企業

與噴嘴擺動方向垂直的線路，由于線路之間的液體不易被新液體分散，因此液體更新速度慢，蝕刻量小。定制陶瓷基板，品質優良，價格實惠2023-06-15 我們是一家專業的陶瓷基板制造商，以實惠的價格提供高品質、定制的陶瓷基板。歡迎咨詢。陶瓷PCB板打樣過程中有幾個非常重要的工藝環節。下面給大家分享一下： 1、激光鉆孔一般用于陶瓷基板的鉆孔。什么是陶瓷PCB，為什么它比普通PCB板貴？

DPC技術具有以下優點：低溫工藝（300以下），完全避免了高溫對材料或電路結構的不利影響，同時也降低了制造工藝成本；采用薄膜和光刻顯影技術，使基板上的金屬線路更加精細，因此DPC基板非常適合對位精度要求較高的電子器件封裝。
