逆變器供電過程中，電解電容就像短路一樣，充電電流很大。如果沒有充電電阻，會損壞整流模塊。采用AC-DC-AC結構的低壓逆變器內部主電路由整流器和逆變器兩部分組成，如圖1所示。保護電路檢測主電路的電壓和電流。當出現過載、過壓等異常情況時，為了防止變頻器和異步電機損壞，變頻器停止工作或抑制電壓、電流值。

從式(1)可以看出，轉速n與頻率f成正比。只要改變頻率f，就可以改變電機的轉速。當頻率f在050Hz范圍內變化時，電機調速范圍很寬。在SPWM變頻器中，開關器件受控制電路中的SPWM調制信號控制，將直流電逆變為三相交流電。頻率設定電壓（電流）輸入信號通過變頻器內的A/D轉換電路進入CPU。

1、變頻器原理與維修下載

LR 是進線電抗器。當多臺變頻器在同一環境下運行時，相鄰變頻器會相互干擾。為了消除或減少這種干擾，提高變頻器輸入側的功率因數，連接LR。必要的。由于變頻設備中產生變化的電壓或頻率的主要器件稱為逆變器，因此該產品本身被命名為逆變器，即逆變器。變頻器主要是一種電源控制裝置，用于通過改變電機工作電源的頻率來控制交流電機。

2、變頻器原理及維修

主要由整流器、濾波器、逆變器、制動單元、驅動單元、檢測單元和微處理單元組成。逆變器依靠內部IGBT的開關來調節輸出電源的電壓和頻率，根據電機的實際需要提供所需的電源電壓，從而達到節能和調速的目的。此外，逆變器還具有多種保護功能。如過流、過壓、過載保護等。因此，每個電容器必須并聯一個等阻值的均壓電阻，以消除離散性的影響。因此，電容器的壽命將嚴重制約逆變器的壽命。

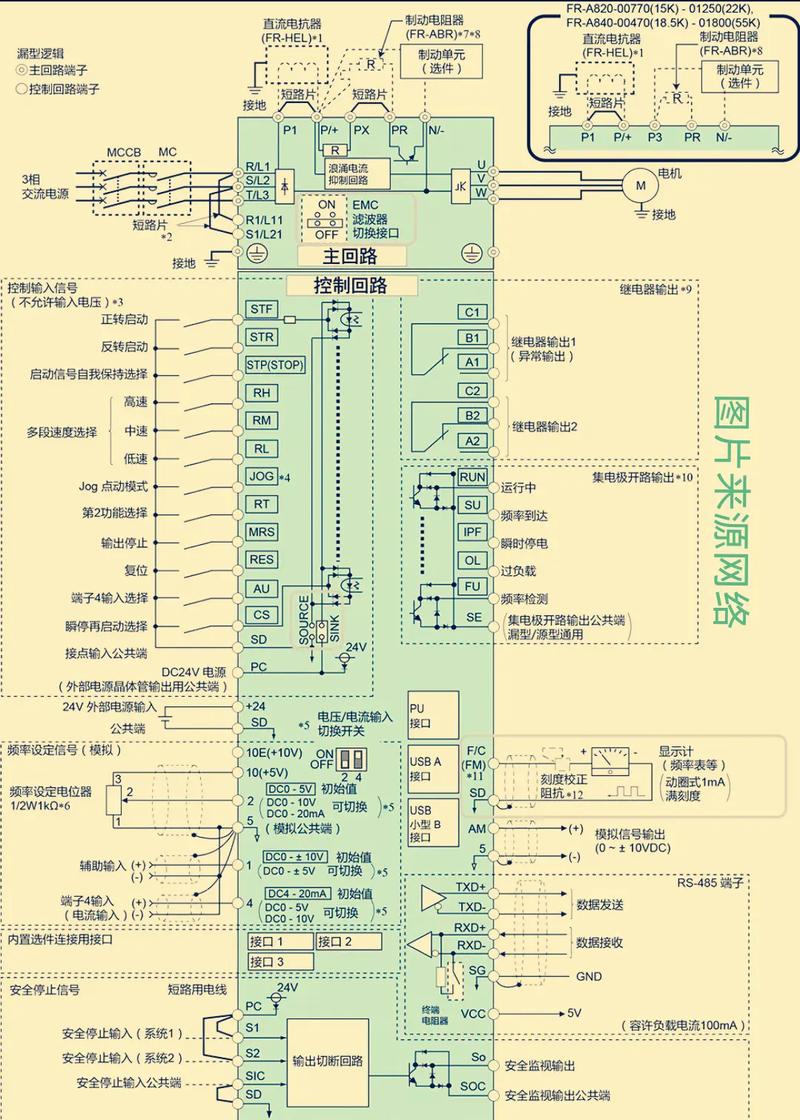

3、變頻器原理圖接線圖

如果變頻器配備制動單元和制動電阻（這兩個部件為選配），變頻器可以短時間接通電阻，將再生電能以熱能的形式消耗掉，稱為能耗制動。盡管AC-DC-AC變頻器具有輸出頻率高、功率因數高的優點，但AC-DC-AC變頻器仍然存在許多需要改進的問題：

4、變頻器原理及修理

其中，濾波電容分為正、負兩部分。由于電容器能承受的電壓范圍有限，而逆變電壓整流后的直流電壓有500伏以上的電壓，因此通常有兩組（兩個）電解電容器；當逆變器直流電壓在780V左右時，逆變器將停機，以保護濾波電容不被擊穿。 I/0輸入輸出電路，為了變頻器更好的人機交互，變頻器有多種輸入信號（如運行、多段速運行等），以及內部各種輸出信號參數（如電流、頻率、保護動作驅動器等）信號。
