富士變頻器中國官網，富士e2s變頻器說明書

對于7.5kW以下的變頻器，端子P(+)-DB之間連接有內置制動電阻。與電機的連線不宜過長。對于功率不大于3.7kW的電動機，長度應小于50m。否則必須加線路濾波器（0FL）（電源電路、音頻電路、線性放大電路、信號發生、光電電路、傳感器電路、基本電路、控制電路、遙控電路、農業自動化檢測電路、通訊電路、工礦安全電路、電子維修微電腦單片機汽車電路）圖555電路其他電路圖。

當頻繁啟停或出現勢能負載時，內置容量一般不夠，需要使用外部電阻（需另購）替代。當電機功率不小于15kW時，除外接制動電阻外，為了增大制動力，還需附加制動電阻。移動單元（需單獨購買），連接至P（）和N（）（詳見產品手冊）。即使變頻器的主電源被切斷，當保護功能同時動作時想要維持整體報警信號時，或者想要操作面板顯示時，以及在附近安裝MC或電磁鐵等線圈時逆變器請并聯布置。帶浪涌吸收器。

1、富士變頻器頻率設置

本文格式為Word版本，可隨意下載和編輯。日本富士變頻器接線圖分析1 主電路連接1）符號G為變頻器箱體接地端子。為保證使用安全，該點應按照國家電氣規范的要求接地。阻值不大于4。外接制動電阻（選配）時，務必斷開內置制動電阻。

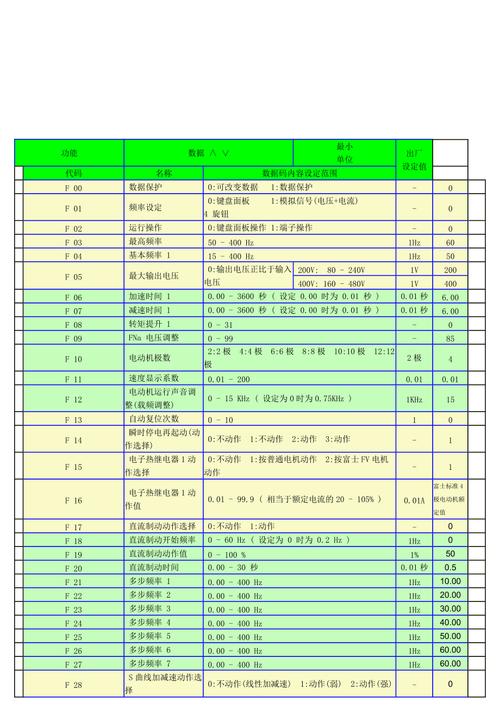

2、富士變頻器操作面板參數設置

概要：富士變頻器FRENIC-MEGA 系列接線圖*1 變頻器輸入側（一次側）有接線保護，因此請安裝各變頻器推薦的接線斷路器（MCCB）或漏電斷路器（ELCB） 。 ）（具有過流保護功能）。建議使用帶漏電保護的空氣斷路器FAB連接三相電源。連接時無需考慮相序。

3、富士變頻器參數設置步驟

為防止輸入信號干擾，一般模擬信號應屏蔽，長度盡量小于20m或使用鐵氧體磁環（同向23匝），然后接0.022F、50V電容并聯，或者使用信號濾波器等。變頻器輸入側（一次側）有接線保護，請安裝每臺變頻器推薦的接線斷路器（MCCB）或漏電斷路器（ELCB）（帶過流保護功能）。出廠時，兩個端子是短接的。使用直流電抗器時，請先拆下直流電抗器，然后再連接直流電抗器（選配）。

4、富士變頻器接線圖恒壓供水

另外，當電源變壓器的功率為500kVA以上且超過變頻器額定功率的10倍時，或者同一供電系統中存在半導體負載時，請連接直流電抗器（DCR）。端子RO和TO用于控制電源輸入，具有兩種功能。一種用于外部抗無線電干擾濾波器，另一種用于反饋制動（具體參見產品手冊）。連接選購件直流電抗器（DCR）時，請先拆下端子P1-P(+) 之間的短路片后再連接。

如果本站的RAR壓縮包中有圖紙，則網頁內容中會有圖紙預覽。如果沒有圖紙預覽，則不會有圖紙。它控制印刷電路板上的各種開關，并可以設置逆變器的動作。
