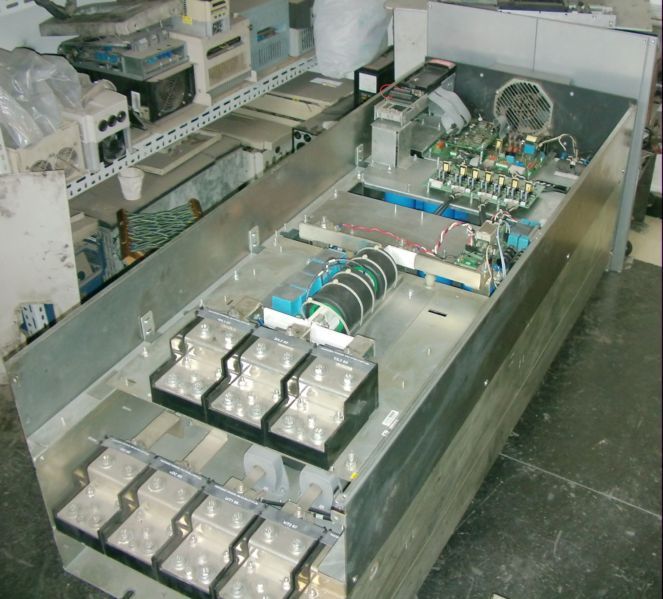

上圖是我公司維修的ABB ACS500系列變頻器，我們經常維修的型號如下：

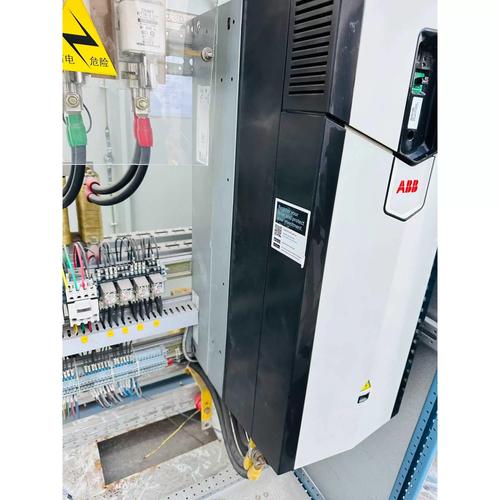

　　1、ABB變頻器維修- ACS300系列

　　ACS300變頻器經常會遇到開關電源損壞。變頻器開關電源采用近似UC3844功能的LT1244波形發生器集成塊，受工作電壓突變，以及開關電源所帶負載損壞，而導致此集成塊損壞時有發生，當使用較長年數，電解電容也到了它使用的年限，那用于濾波電容也就成了開關電源損壞直接原因。維修中會遇到ACS300變頻器整流橋經常損壞，因?yàn)檫x用國際整流器公司一款最緊湊三相全橋整流器，體積和帶載電流都較小，散熱性能較差，使用一段時間后就會出現損壞。ACS300主控板發生故障幾率也是相當高，控制盤與主板之間通訊故障，主板CPU故障時有發生，維修此類故障有一定難度。ACS300選用了三菱IPM模塊，相對來說故障幾率較低，模塊損壞，只能更換，但更換前必須保證驅動電路完全正常。

　　2、ABB變頻器維修- ACS500系列

　　ACS500變頻器較常見故障有驅動厚膜損壞。此驅動厚膜已包含驅動電路，還包括短路檢測、IGBT模塊檢測、過流檢測等，具有良好保護功能。ACS500大功率模塊很少損壞。維修中遇到驅動厚膜損壞，在沒有配件情況下，只能對厚膜進行維修，厚膜元器件都焊接于陶瓷片上，散熱相當快，特別注意不要長時間把烙鐵加熱于元器件上，而導致器件損壞。受到使用時間限定，ACS500散熱風扇也會出現故障，常見現象是上電后只聽到“嗡嗡”聲音，但風扇不轉，這類軸流風扇的風扇線圈和軸承大多時候是好的，通常是偏轉電容發生故障，更換后就可以恢復正常。

　　3、ABB變頻器維修- ACS600系列

　　ACS600變頻器的性能、質量比較穩定，但受到周?chē)h(huán)境影響，參數設置不當，以及不正當操作，都有可能對變頻器造成損壞。當然，自然損壞也是每種電器產品不可避免的。與其它系列產品不同的是，ACS600變頻器采用了光纖通訊，大幅提高CPU板與I/O板之間通訊時間，但也有可能引起了“LINK OR HWC”“PPCC LINK”這樣故障出現，這種故障出現與光纖損壞有較大的關系。“ PPCC LINK”故障是ACS600變頻器較常見故障，CPU板與I/O板損壞都有可能導致此故障出現。ACS600變頻器中同樣會遇到開關電源損壞，故障主要出現開關管上，開關管短路會導致用于限流的功率電阻燒壞。ACS600采用了智能化模塊，當負載故障，以及使用中一些問題都能導致模塊損壞。

　　4、ABB變頻器維修-日常維護

　　變頻器上電之前應先檢測周?chē)h(huán)境的溫度及濕度，溫度過高會導致變頻器過熱報警，嚴重時會直接導致變頻器功率器件損壞、電路短路;空氣過于潮濕會導致變頻器內部直接短路，在變頻器運行時要注意其冷卻系統是否正常。
